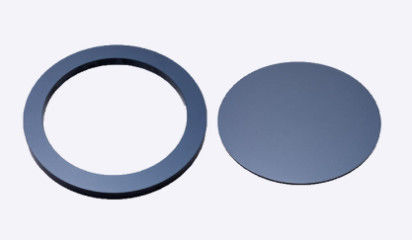

11 GPa Ceramika z azotku glinu do podłoży dla przemysłu elektronicznego
Podłoża oparte na tlenku glinu (Al2O3), azotku glinu (AlN), azotku krzemu (Si3N4) i innych materiałach ceramicznych, ze względu na swoje właściwości, są szeroko stosowane w przemyśle elektronicznym.
| Charakterystyka / Materiał |
Al2O3 96% |
Al2O3 99,6% |
AlN |
Si3N4 |
| Gęstość pozorna, g/cm3 |
3,7-3,8 |
3,8-3,9 |
3,3 |
3,5 |
| Twardość w skali Vickersa, GPa |
16 |
21 |
11 |
15 |
| Wytrzymałość na zginanie, MPa |
500 |
400 |
320 |
750 |
| Moduł sprężystości, GPa |
340 |
350 |
320 |
300 |
| Przewodność cieplna, W/(m·K) |
24 |
28 |
180 |
55 |
| Współczynnik rozszerzalności cieplnej, 10-6/°K |
6,8-8,0 |
6,8-8,5 |
4,7-5,6 |
2,7 |
| Wytrzymałość elektryczna, KV/mm |
15 |
10 |
16 |
36 |
| Rezystancja objętościowa, Ohm*m |
>1012 |
>1012 |
>1012 |
>1012 |
| Pojemność dielektryczna |
9,8 |
9,9 |
8,9 |
8,5 |
Główne zastosowania:
- matryce ceramicznych płytek drukowanych (PCB);
- podłoża do metalizacji w technologiach grubowarstwowych i cienkowarstwowych;
- polerowane podłoża do metalizacji w technologii cienkowarstwowej;
- podłoża do diod LED, diod laserowych;
- precyzyjne podłoża do mikrofalowych układów scalonych i mikro-montaży o dużej gęstości otworów i rowków dla kryształów;
- wielokrotne płytki dla zestawów rezystorów, reostatów, czujników poziomu paliwa, ciśnienia itp.;
- nośniki obwodów czujników substancji trujących, promieniowania jonizującego, pola magnetycznego itp.;
- wafle do jonizatorów powietrza i ozonatorów;
- płytki izolacyjne do odprowadzania ciepła z elementów elektronicznych do radiatora chłodzącego;
- ochraniacze dla elementów przetworników piezoelektrycznych;
- podstawy i uchwyty płaskich elementów grzejnych, kryształów wysokomocowych urządzeń półprzewodnikowych;
- płytki do modułów termoelektrycznych (elementy Peltiera);
- ekrany do generatorów plazmy o częstotliwości radiowej.
Cechy zastosowania produktów z tlenku glinu (Al2O3)
Tlenek glinu (Al2O3) ma doskonałe połączenie cech materiałowych i najniższy koszt. Wysoka wytrzymałość mechaniczna, twardość, odporność na zużycie, odporność ogniowa, przewodność cieplna, obojętność chemiczna pozwalają w niektórych przypadkach na zastąpienie droższych materiałów w celu obniżenia kosztów produkcji.
Zawartość Al2O3 waha się od 96% do 99,7%, grubość od 0,25 mm. Powierzchnia może być szlifowana lub polerowana, możliwa jest metalizacja i dowolna geometria.
Cechy zastosowania produktów z azotku glinu (AlN)
Ze względu na doskonałe właściwości izolacyjne, wysoką przewodność cieplną, wytrzymałość i niski współczynnik rozszerzalności cieplnej, azotek glinu AlN jest stosowany w wysokomocnych urządzeniach elektronicznych, tranzystorach bipolarnych z izolowaną bramką (IGBT), systemach komunikacyjnych, wskaźnikach LED, elementach pasywnych, urządzeniach chłodzących, bezpośrednim połączeniu elementów na lutowiu obciążonym miedzią. Zawartość AlN waha się od 96% do 99,7%, grubość od 0,25 do 11 mm. Opcje obróbki dla struktur cienkowarstwowych i grubowarstwowych: wykończenie szlifowaniem i powierzchnia polerowana. Możliwa jest metalizacja i dowolna geometria.
Cechy zastosowania produktów z azotku krzemu (Si3N4)
Azotek krzemu (Si3N4) ma wyjątkowe właściwości mechaniczne w warunkach ciągłego cyklu termicznego, w głębokiej próżni, w reżimie zwiększonego tarcia i w innych ciężkich warunkach pracy. Doskonała odporność na zużycie i bardzo wysoka wytrzymałość na zginanie pozwalają na wykonanie podłoży o grubości 0,3 mm, co daje niskie wartości oporu cieplnego (można to porównać z azotkiem glinu o grubości 1,0 mm), jednocześnie znacznie poprawiając charakterystyki mechaniczne, które są stabilne w szerokim zakresie temperatur i innych warunkach agresywnego środowiska.
Azotek krzemu ma wysoką odporność na promieniowanie, odporność na korozję i znaczną wytrzymałość elektryczną w porównaniu z innymi materiałami ceramicznymi.
